基本技術參數
|
主 機 |
原 理 |
超聲波時差原理，4字節 IEEE754 浮點運算 |
|
精 度 |
流量：優于 ± 1% |
|
|
顯 示 |
可連接 2x10 背光型漢字或者 2x20 字符型液晶顯示器，支持中、英、意三種語言。 |
|
|
信號輸出 |
1路 4-20mA 電流輸出，阻抗 0~1K，精度 0.1% |
|
|
1路 OCT 脈沖輸出（脈沖寬度6~1000ms，默認200ms） |
||
|
1路繼電器輸出 |
||
|
信號輸入 |
3路 4-20mA 電流輸入，精度0.1%，可采集溫度、壓力、液位等信號 |
|
|
可連接三線制 PT100鉑電阻，實現熱量測量 |
||
|
數據接口 |
隔離 RS485 串行接口，可通過 PC 電腦對流量計進行升級，支持 MODBUS 等協議 |
|
|
專用電纜 |
定制雙絞線，一般情況下限于50米；選用 RS485 通訊，傳輸距離可達千米以上 |
|
|
管道情況 |
管 材 |
鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
|
管 內 徑 |
15 ~ 6000mm |
|
|
直 管 段 |
傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D為管徑） |
|
| 測量介質 |
種 類 |
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
|
溫 度 |
-30 ~ 160℃ |
|
|
濕 度 |
10000ppm且氣泡含量小 |
|
| 流 速 |
0 ~ ±10 m/s |
|
|
工作環境 |
溫 度 |
主機：-20 ~ 60℃；流量傳感器：-30 ~ 160℃ |
|
濕 度 |
主機：85%RH；流量傳感器：可浸水工作，水深 ≤ 2m（注：傳感器灌膠后） |
|
|
電 源 |
DC8 ~ 36V 或 AC85 ~ 264V |
|
|
功 耗 |
1.5W |
|

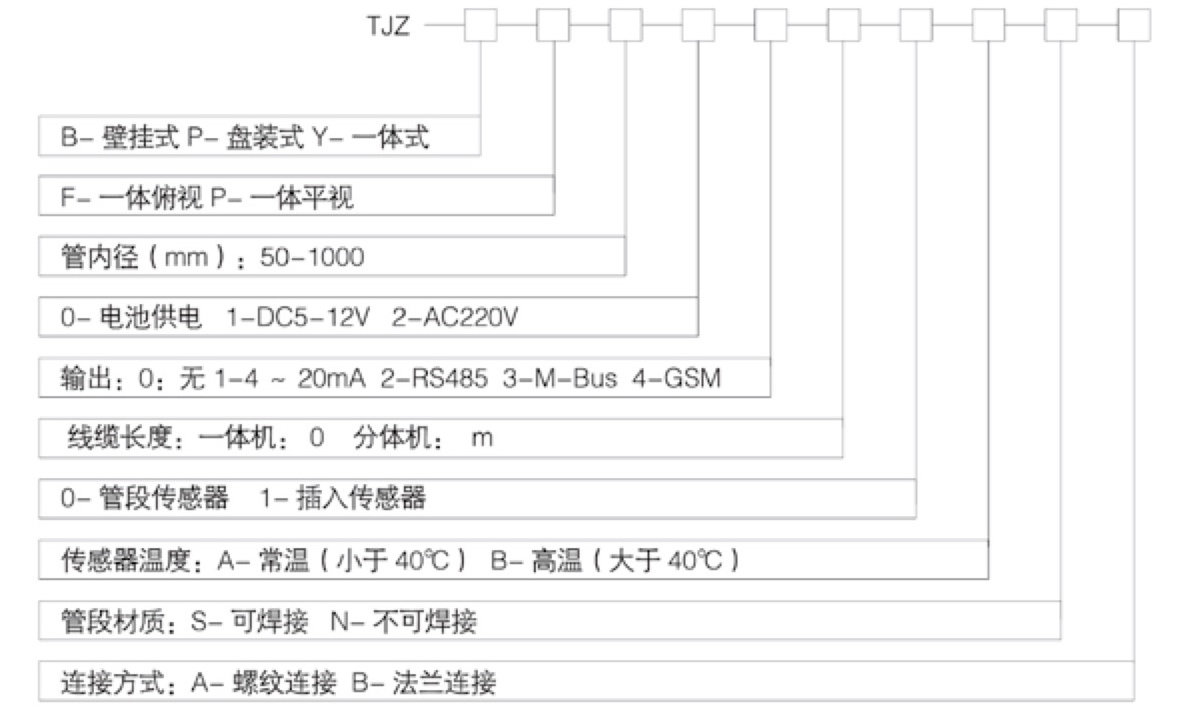

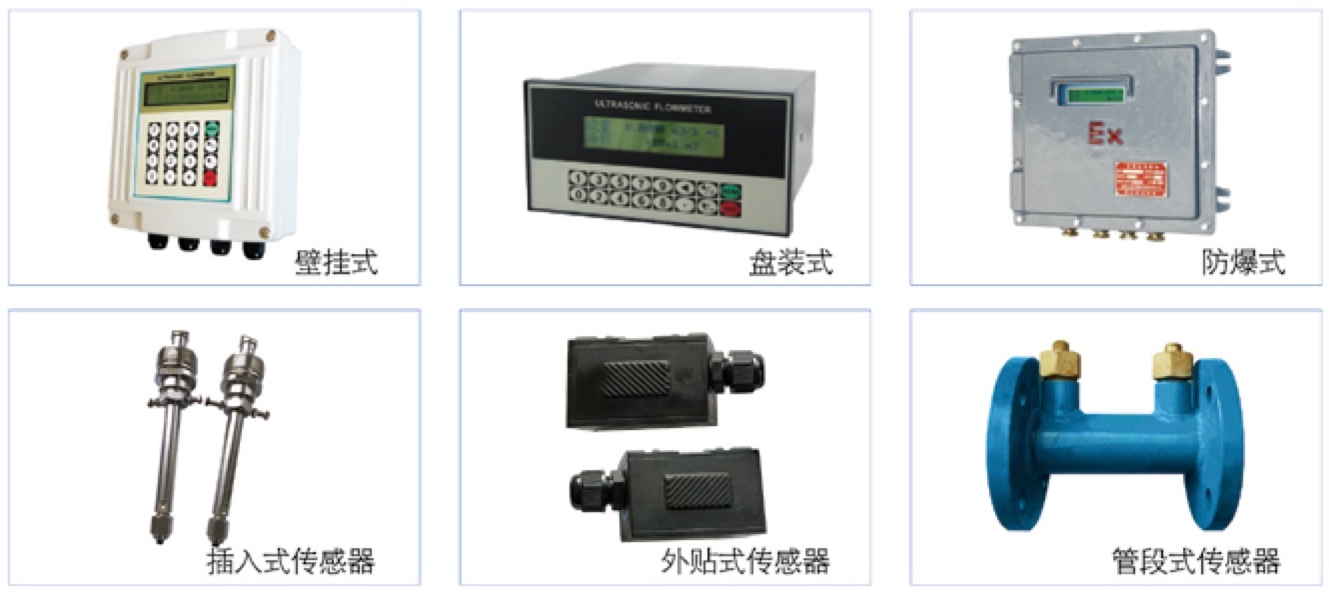

選型編碼
一體機管段傳感器數據表（DN15-40）螺紋安裝
|
公稱通徑 DN |
長度 L |
寬度 W |
高度H |
連接螺紋 |
質量（Kg） |
壓力（MPa） |
| 15 | 165 | 96 | 132 | G3/4B | 1.25 | 4.0 |
| 20 | 195 | 96 | 138 | G1B | 1.7 | |
| 25 | 225 | 96 | 147 | G1 1/4B | 2.4 | |
| 32 | 230 | 96 | 153 | G1 1/2B | 2.7 | |
| 40 | 245 | 96 | 165 | G2B | 4.8 |
一體機管段傳感器數據表（DN45-1000）法蘭安裝 單位：mm
| 公稱通徑 DN |
長度 L |
法蘭外徑 D |
螺栓孔中 心圓直徑 D |
螺栓孔徑 x 數量 φ x n |
密封面 | 法蘭厚度 C |
高度 | 參考質量 （Kg） |
壓力 （MPa） |
|||
| D2 | f | H1 | H2 | H3 | ||||||||
| 50 | 200 | 165 | 125 | 18 x 4 | 99 | 3 | 20 | 234 | 255 | 172 | 7.5 | 1.6 |
| 65 | 200 | 185 | 146 | 18 x 4 | 118 | 3 | 20 | 254 | 275 | 192 | 10.2 | |
| 80 | 220 | 200 | 160 | 18 x 4 | 132 | 3 | 20 | 268 | 289 | 206 | 11.0 | |
| 100 | 250 | 220 | 180 | 18 x 8 | 156 | 3 | 22 | 287 | 308 | 225 | 13.5 | |
| 125 | 250 | 250 | 210 | 18 x 8 | 184 | 3 | 22 | 315 | 336 | 253 | 17.5 | |
| 150 | 300 | 285 | 240 | 22 x 8 | 211 | 3 | 24 | 345 | 366 | 285 | 22.8 | |
| 200 | 350 | 340 | 295 | 22 x 12 | 266 | 3 | 24 | 403 | 424 | 341 | 34.2 | |
| 250 | 450 | 405 | 355 | 26 x 12 | 319 | 3 | 26 | 462 | 483 | 405 | 65.8 | |
| 300 | 500 | 460 | 410 | 26 x 12 | 370 | 4 | 28 | 516 | 537 | 460 | 36.6 | |
| 350 | 550 | 520 | 470 | 26 x 12 | 429 | 4 | 30 | 572 | 593 | 520 | 86.4 | |
| 400 | 600 | 580 | 525 | 26 x 16 | 480 | 4 | 32 | 626 | 647 | 580 | 121 | |
| 450 | 700 | 640 | 585 | 30 x 20 | 548 | 4 | 34 | 682 | 703 | 640 | 168 | |
| 500 | 800 | 715 | 650 | 33 x 20 | 609 | 4 | 36 | 745 | 766 | 715 | 256 | |
| 600 | 1100 | 840 | 770 | 36 x 20 | 720 | 5 | 38 | 858 | 879 | 840 | 295 | |
| 700 | 1100 | 910 | 840 | 36 x 24 | 794 | 5 | 40 | 938 | 959 | 910 | 323 | |
| 800 | 1200 | 1025 | 950 | 39 x 24 | 901 | 5 | 42 | 1046 | 1067 | 1025 | 386 | |
| 900 | 1400 | 1125 | 1050 | 39 x 28 | 1001 | 5 | 44 | 1146 | 1267 | 1125 | 465 | |
| 1000 | 1400 | 1255 | 1170 | 42 x 28 | 1112 | 5 | 46 | 1261 | 1282 | 1255 | 510 | |
